產(chǎn)品列表
推薦文章
相關(guān)技術(shù)
相關(guān)應(yīng)用
金牌供應(yīng)商 品質(zhì)首選
- 天津谷騏科技有限公司
- 地址：天津市和平區(qū)衛(wèi)津路財富大廈B11層
- yldzsz.com
關(guān)于結(jié)晶型PA610塑料的加工
人氣：
發(fā)表時間：2022-12-30 14:15:37
關(guān)于結(jié)晶型PA610塑料的加工

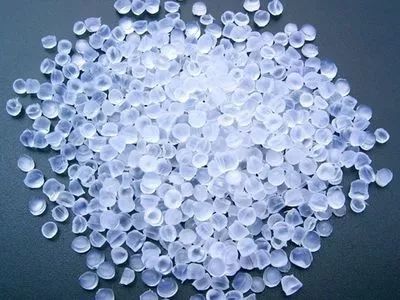

聚乙烯：
聚乙烯一般在成型時的流動性良好。不必為其熱穩(wěn)定性擔(dān)心。然而，它的分子取向性強(qiáng)，所以制品易產(chǎn)生變形。
高密度聚乙烯具有敏銳的結(jié)晶溫度。一般來說，要求較高的注塑壓力與注射速度。尤其是對于厚壁制品，注射速度相當(dāng)重要，它可以降低制品的表面粗糙度，并防止制品翹曲及降低成型收縮率。
聚丙烯：
聚丙烯有很多地方與聚乙烯相似，流動性與料筒溫度呈正比，但因在280℃左右時，聚丙烯開始老化，故要求溫度控制在270℃以下。其分子的取向性較強(qiáng)，若在較低溫度成型時，由于其分子取向，易產(chǎn)生翹曲、扭曲等變形，故必須注意控制溫度。

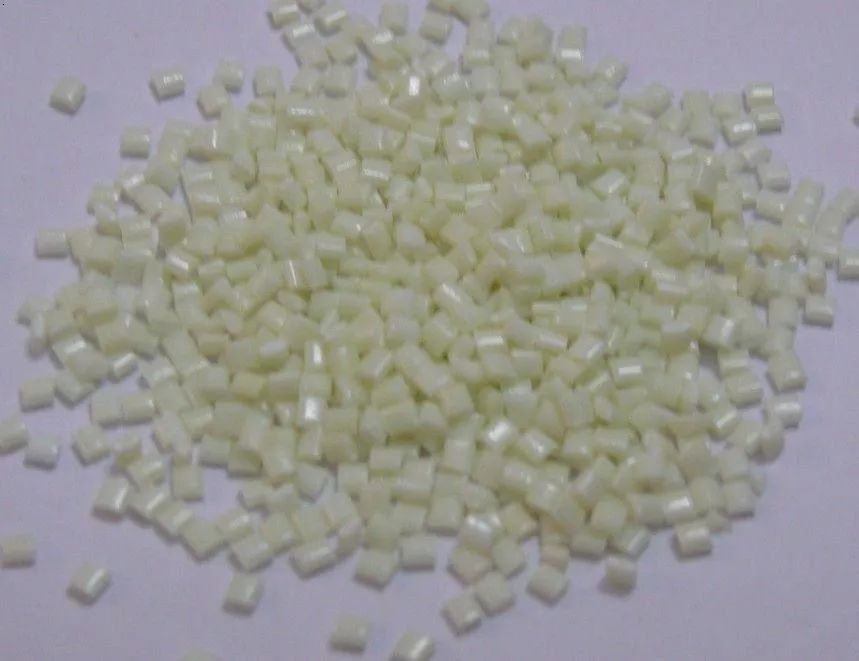

聚酰胺（尼龍）：
聚酰胺黏度隨溫度的變化極為敏感，它與其它熱塑性塑料不同，它的熔點(diǎn)比較明顯。聚酰胺在其熔點(diǎn)上成型，所以其成型溫度必須比一般材料要高。
由于聚酰胺吸濕性較大，故須預(yù)先充分干燥。然而，若在90℃以上干燥便會變色，需加注意。
聚甲醛：
聚甲醛分為均聚物與共聚物，均為流動性不太好的樹脂。此類樹脂易發(fā)生熱分解，必須注意控制成型時的溫度。共聚甲醛比均聚甲醛的熱穩(wěn)定性好，它可以在稍高的溫度條件下成型加工，但此材料在料筒內(nèi)停留的時間不宜過長，否則，會發(fā)生熱分解使制品色澤發(fā)黃。
熱塑性聚酯：
聚對苯二甲酸丁二酯（PBT）與聚對苯二甲酸乙二酯（PET）均屬于飽和聚酯（熱塑性聚酯）。PBT的特點(diǎn)是熔體黏度極低，成型性良好。因它結(jié)晶迅速，故凝固快。
PBT與PET樹脂一般采用玻璃纖維增強(qiáng)以提高其性能。僅介紹非增強(qiáng)樹脂基材的成型要點(diǎn)。其加熱料筒一般為230～270℃（阻燃級為250℃）。模具溫度為40～90℃，盡管在較低的模具溫度也能成型，但為得到表面光澤度好的制品，宜采用較高的模具溫度。注塑壓力為50～130 MPa。
因樹脂凝固迅速，所以注射速度宜快，使制品外觀良好與有利于提高性能。此外，由于吸濕的樹脂熔融時會發(fā)生遇水分解的后果，因而使制品變脆，所以在加工前對樹脂須進(jìn)行預(yù)干燥。
關(guān)于關(guān)于結(jié)晶型PA610塑料的加工的信息，請撥打免費(fèi)電話：4008-118-928 進(jìn)行溝通咨詢，技術(shù)手機(jī)同微信：18621317168 歡迎你的來電交流！
上一篇：關(guān)于塑料尼龍改性方法大全
下一篇：牛人如何快速辨別工程塑料？
