產(chǎn)品列表
推薦文章
- 尼龍PA6與PA66原料的價(jià)格問(wèn)題
- 尼龍材料與玻璃纖維結(jié)合的共存優(yōu)勢(shì)
- 塑料原料在軍用食品包裝中的體現(xiàn)
- 波輪式洗衣機(jī)對(duì)透明尼龍塑料性能的新要求
- 解決PA610塑料降解煩惱，新5點(diǎn)
- 有關(guān)尼龍塑件的應(yīng)達(dá)到的標(biāo)準(zhǔn)！
- 這種做法超環(huán)保：從果核中提煉的尼龍?jiān)希?/a>
- PA610與PA612為何能夠在刷絲行業(yè)大放異彩？
- 這些工程塑料如今可以應(yīng)用到哪些家具領(lǐng)域？
- 真的不是它的錯(cuò)!愛(ài)喝水的尼龍產(chǎn)品
相關(guān)技術(shù)
相關(guān)應(yīng)用
- PA6 耐磨尼龍 添加15%聚四氟乙烯（PTFE）改性共混
- 尼龍PA6+15%玻纖增強(qiáng)改性
- PA6+30%玻纖增強(qiáng) 尼龍改性料
- PA6 專(zhuān)用注塑級(jí)尼龍 外觀優(yōu)良 成型周期快
- PA66 耐磨尼龍+聚四氟乙烯(PTFE)改性加工自潤(rùn)滑效果好 耐磨效果更優(yōu)越
- 管道用高強(qiáng)尼龍1012
- 高韌性和耐磨性尼龍612制成齒輪
- 吸水率低PA612生產(chǎn)工業(yè)刷絲
- PA610用于線纜內(nèi)襯
- 尼龍PA1010應(yīng)用于螺帽加工-特殊參數(shù)解決扭力及抗彎強(qiáng)度問(wèn)題
金牌供應(yīng)商 品質(zhì)首選
- 天津谷騏科技有限公司
- 地址：天津市和平區(qū)衛(wèi)津路財(cái)富大廈B11層
- yldzsz.com
PA1010尼龍管的生產(chǎn)工藝進(jìn)行詳細(xì)介紹
人氣：
發(fā)表時(shí)間：2022-12-30 14:15:03
由于尼龍樹(shù)脂易吸水，為了不影響尼龍制品的力學(xué)性能、化學(xué)性能、電性能和熱性能，因此在尼龍材料成型管材之前，應(yīng)先對(duì)尼龍樹(shù)脂進(jìn)行干燥處理。為了有效的防止干燥后的尼龍樹(shù)脂在干燥后再次吸濕，擠出機(jī)應(yīng)安裝干燥式料斗， 成型尼龍管材的擠出機(jī)一般為單螺桿擠出機(jī)。
下面對(duì)PA6和PA66以及PA1010尼龍管的生產(chǎn)工藝進(jìn)行詳細(xì)介紹。
一、干燥條件：壓力≤1333Pa,溫度為80-120℃，料層厚度＜25mm,時(shí)間為10-16h。為了提高干燥效率，防止干燥過(guò)程中尼龍樹(shù)脂氧化變色，最好采用真空干燥方式。
二、成型尼龍管材的擠出機(jī)一般為單螺桿擠出機(jī)，為了有效的防止干燥后的尼龍樹(shù)脂在干燥后再次吸濕，擠出機(jī)應(yīng)安裝干燥式料斗，擠出機(jī)的螺桿應(yīng)為突變型螺桿，螺桿結(jié)構(gòu)可以是全螺紋型，也可以是帶有混煉頭的形式，能夠起到加強(qiáng)混煉效果的作用。螺桿的L/D應(yīng)＞25，加料段與計(jì)量段長(zhǎng)度基本相同，中間的壓縮段為3-4個(gè)螺距，壓縮比為3.0-4.0。 由于尼龍熔體粘度低，考慮成型的需要，在機(jī)頭口模的設(shè)計(jì)中，要采用較大的拉伸比，尼龍管材的拉伸比為1.4-3.0。
若尼龍管直徑較小，物料從機(jī)頭擠出后可垂直或水平直接進(jìn)入冷卻水槽，若為大直徑管材應(yīng)采用真空定徑法定徑，經(jīng)水冷卻后牽出。尼龍管材額牽引裝置應(yīng)選用與管材接觸面積較大的履帶式牽引機(jī)。
成型尼龍管材管材中，擠出機(jī)機(jī)頭溫度的設(shè)定應(yīng)考慮：
1、為了提高固體輸送效率及提高排氣性，加料段溫度應(yīng)接近尼龍樹(shù)脂的熔點(diǎn)；
2、壓縮段要保證尼龍樹(shù)脂熔融，設(shè)定溫度應(yīng)高于尼龍樹(shù)脂熔點(diǎn)10-30℃；
3、計(jì)量段要保證熔體各部分流動(dòng)均勻，粘度一致，擠出量溫度，設(shè)定溫度高于熔點(diǎn)10-30℃；
4、機(jī)頭口模溫度應(yīng)低于計(jì)量段，以保證定型的穩(wěn)定性。

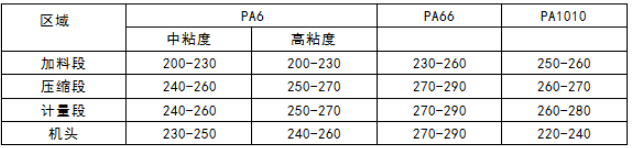

下面是PA6和PA66以及PA1010常用的擠出成型溫度表：
下面對(duì)PA6和PA66以及PA1010尼龍管的生產(chǎn)工藝進(jìn)行詳細(xì)介紹。
二、成型尼龍管材的擠出機(jī)一般為單螺桿擠出機(jī)，為了有效的防止干燥后的尼龍樹(shù)脂在干燥后再次吸濕，擠出機(jī)應(yīng)安裝干燥式料斗，擠出機(jī)的螺桿應(yīng)為突變型螺桿，螺桿結(jié)構(gòu)可以是全螺紋型，也可以是帶有混煉頭的形式，能夠起到加強(qiáng)混煉效果的作用。螺桿的L/D應(yīng)＞25，加料段與計(jì)量段長(zhǎng)度基本相同，中間的壓縮段為3-4個(gè)螺距，壓縮比為3.0-4.0。 由于尼龍熔體粘度低，考慮成型的需要，在機(jī)頭口模的設(shè)計(jì)中，要采用較大的拉伸比，尼龍管材的拉伸比為1.4-3.0。
若尼龍管直徑較小，物料從機(jī)頭擠出后可垂直或水平直接進(jìn)入冷卻水槽，若為大直徑管材應(yīng)采用真空定徑法定徑，經(jīng)水冷卻后牽出。尼龍管材額牽引裝置應(yīng)選用與管材接觸面積較大的履帶式牽引機(jī)。
成型尼龍管材管材中，擠出機(jī)機(jī)頭溫度的設(shè)定應(yīng)考慮：
1、為了提高固體輸送效率及提高排氣性，加料段溫度應(yīng)接近尼龍樹(shù)脂的熔點(diǎn)；
2、壓縮段要保證尼龍樹(shù)脂熔融，設(shè)定溫度應(yīng)高于尼龍樹(shù)脂熔點(diǎn)10-30℃；
3、計(jì)量段要保證熔體各部分流動(dòng)均勻，粘度一致，擠出量溫度，設(shè)定溫度高于熔點(diǎn)10-30℃；
4、機(jī)頭口模溫度應(yīng)低于計(jì)量段，以保證定型的穩(wěn)定性。
下面是PA6和PA66以及PA1010常用的擠出成型溫度表：
關(guān)于PA1010尼龍管的生產(chǎn)工藝進(jìn)行詳細(xì)介紹的信息，請(qǐng)撥打免費(fèi)電話：4008-118-928 進(jìn)行溝通咨詢，技術(shù)手機(jī)同微信：18621317168 歡迎你的來(lái)電交流！
